FD-B100
jangkauan terpanjang, hollow arm handling.

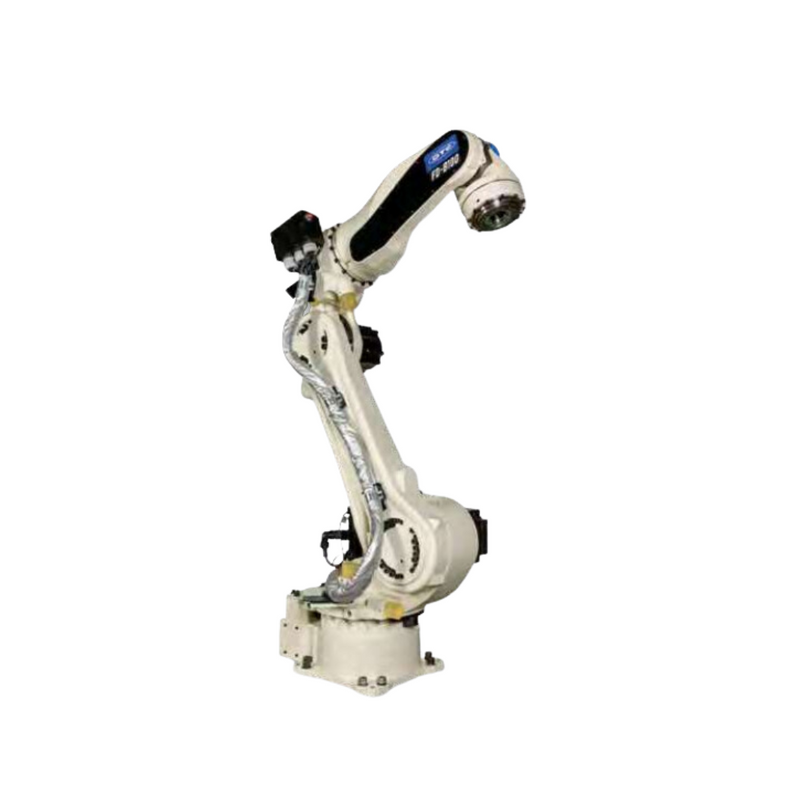

FD-B100 — Robot handling 6-axis dari OTC Daihen dengan payload 100kg dan desain hollow arm. Struktur berongga pada bahu dan pergelangan tangan membuat kabel tertata rapi di dalam lengan, dengan jangkauan operasi terpanjang di kelasnya dan tata letak berkepadatan tinggi untuk instalasi yang efisien.
Keunggulan Utama
Hollow arm untuk manajemen kabel dan jangkauan terbaik di kelasnya
FD-B100 dirancang untuk aplikasi material-handling berpayload tinggi, dengan struktur hollow arm yang melindungi kabel tooling dan tata letak slim untuk instalasi yang padat.
Hollow Wrist & Shoulder
Struktur berongga pada bahu dan pergelangan tangan membuat kabel tooling tertata rapi di dalam lengan robot, mengurangi interferensi dengan jig dan workpiece.
High-Density Layout
Desain slim menghindari interferensi dengan robot lain dan jig, dengan jangkauan operasi lebar namun radius interferensi yang sempit.
Reducing Cycle Time
Kecepatan operasi kelas atas di kategorinya, membantu memperpendek cycle time pada aplikasi handling dan assembly.
Easy Communication with Peripherals
Mendukung application cable untuk berbagai standar komunikasi, dengan built-in cable dari base robot hingga bahu.
Standard Specifications
Spesifikasi teknis FD-B100
Angka-angka penting manipulator FD-B100 (model NB100) — dibaca langsung seperti panel data robotnya.
| Structure | Vertical Articulated |
| Number of axes | 6 Axis |
| Wrist payload | 100 kg |
| Load of upper arm | 50 kg (*) |
| Horizontal reach | 2100 mm |
| Vertical reach | 3537 mm |
| Positional repeatability | ±0.06 mm |
| Weight | 793 kg |
| Driving capacity | 16,000 W |
| Protection class (wrist axes) | IP65 / IP67 |
| Installation method | Floor / Ceiling |
| Paint color | White (Munsell 10GY 9/1) |
| Ambient temperature | 0~45°C |
| Relative humidity | 20~80% RH |
| Condensation | Tidak diperbolehkan |
| Arm cross-sectional sweep | 6.21 m² × 360° |
(*) Kapasitas upper arm bervariasi tergantung kapasitas wrist. Spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan — lihat katalog resmi Daihen (FD-B100) untuk data lengkap.
Key Characteristics
Karakteristik utama FD-B100
| Karakteristik | Tipe | Manfaat Utama |
|---|---|---|
| Hollow Arm Structure | Standard | Kabel tooling tertata rapi di dalam lengan, mengurangi interferensi ke jig dan workpiece |
| High-Density Layout | Slim Design | Jangkauan operasi lebar dengan radius interferensi sempit, cocok untuk instalasi berdekatan |
| Top-Level Speed | Standard | Mempersingkat cycle time pada aplikasi handling dan assembly |
| Application Cable | Built-in | Komunikasi mudah dengan peripheral, kabel built-in dari base hingga bahu |
Working Range
Area kerja FD-B100
Ilustrasi jangkauan operasi FD-B100 — horizontal reach 2100mm dan vertical reach 3537mm, memberikan area kerja terluas di kelasnya.
Working range diagram — sumber resmi Daihen Robotic Site
Diagram di samping adalah gambar working-range resmi dari Daihen Robotic Site, menunjukkan area kerja FD-B100 secara presisi.
Aplikasi & Instalasi
FD-B100 untuk kebutuhan handling Anda
Aplikasi Utama
Cocok untuk berbagai proses material-handling berpayload tinggi
Instalasi
Fleksibel dipasang sesuai layout produksi
